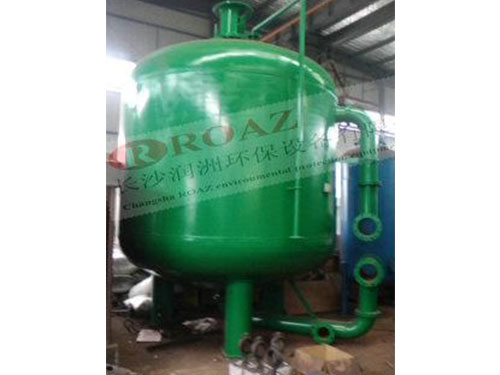

技術參數

1、工作壓力：0.6MPa	6、反洗水耗：1～30％
2、試驗壓力：0.75MPa	7、懸浮物去除率：85～96％
3、運行流速：30m/h	8、濁度：  粗濾：進水≤100mg／L，出水≤10mg／L  精濾：進水≤20mg／L， 出水≤2mg／L 二級串聯：進水≤100mg/L，出水≤2mg/L
4、反洗強度：0.5m3/min/m2
5、反洗時間：20～30min

尺寸及參數表 串聯自動（手動）纖維球高效過濾器外形尺寸表

型 號	組合 形式	出力 (t/h)	DN	H	H1	H2	Hs	H4	W (手動)	L	L1	外形尺寸m (長×寬×高)
GXFQ-800/15	自動	15	800	4068	420	720	780	332	1570	2850	225	3.3x1.7x4.07
	手動											3.3x1.6x4.07
GXFQ-1000/20	自動	20	1000	4205	420	720	780	360	1630	3090	225	3.5x1.8x4.25
	手動											3.5x1.7x4.25
GXFQ-1200/30	自動	30	1200	4575	540	800	940	380	1840	3450	225	3.9x2x4.6
	手動											3.9x1.8x4.6
GXFQ-1600/60	自動	60	1600	4838	650	1000	1150	545	2330	4410	305	4.7x2.4x4.9
	手動											4.7x2.4x4.9
GXFQ-2000/90	自動	90	2000	4800	474	1060	1004	595	2830	5260	330	5.1x3.8x4.8
	手動			5.14x2.83x4.8
GXFQ-2400/130	自動	130	2400	5180	389	1200	989	630	3250	6130	365	6x3.4x5.18
	手動											6x3.25x5.18
GXFQ-2600/160	自動	160	2600	5274	394	1320	1054	630	3560	6530	365	6.41x3.61x5.27
	手動											6.41x3.51x5.27
GXFQ-2800/180	自動	180	2800	5414	450	1700	1300	670	3697	6930	365	6.81x3.89x5.4
	手動											6.81x3.67x5.4
GXFQ-3000/210	自動	210	3000	5514	450	1700	1300	670	3847	7330	365	7.21x4.04x5.5
	手動											7.21x3.82x5.5

串聯自動（手動）纖維球高效過濾器相關參數表

型 號	電機功率			a	b	c	d	地基截荷 (kg/m2)		備 注
	水泵	攪拌機	空壓機
GXFQ-800/15	7.5	4x2	5.5	DN65	DN50	DN50	DN32	自動	1800	法蘭標準為 GB/T9119 -2000PN1.0 a-進水管口 b-反洗出水 管口 c-出水管口 d-溢流及放 空管口
			(自動)					手動	1800
GXFQ-1000/20	7.5	4x2	5.5	DN65	DN65	DN65	DN32	自動	2100
			(自動)					手動	2000
GXFQ-1200/30	7.5	4x2	5.5	DN80	DN80	DN80	DN32	自動	2300
			(自動)					手動	2300
GXFQ-1600/60	15	7.5x2	5.5	DN100	DN100	DN100	DN32	自動	2400
			(自動)					手動	2400
GXFQ-2000/90	22	15x2	5.5	DN125	DN125	DN125	DN32	自動	2600
			(自動)					手動	2600
GXFQ-2400/130	45	18.5x2	5.5	DN150	DN150	DN150	DN40	自動	2800
			(自動)					手動	2800
GXFQ-2600/160	45	22x2	5.5	DN150	DN150	DN150	DN40	自動	2100
			(自動)					手動	2200
GXFQ-2800/180	45	22x2	5.5	DN200	DN200	DN200	DN40	自動	2200
			(自動)					手動	2300
GXFQ-3000/210	45	22x2	5.5	DN200	DN200	DN200	DN40	自動	2300
			(自動)					手動	2500

并聯自動（手動）纖維球高效過濾器相關參數表型號

組合 形式	出力 (t/h)	DN	H	H1	H2	H3	H4	W (自動)	L	L1	外形尺寸m (長×寬×高)
CTGXFB-800/30	自動	30	800	4068	420	720	780	332	1640	2850	225	3.3x1.7x4.07
	手動											3.3x1.6x4.07
CTGXFB-1000/40	自動	40	1000	4205	420	720	780	360	1710	3090	225	3.5x1.8x4.25
	手動											3.5x1.7x4.25
CTGXFB-1200/60	自動	60	1200	4575	540	800	940	380	1990	3450	225	3.9x2x4.6
	手動											3.9x1.8x4.6
CTGXFB-1600/120	自動	120	1600	4838	650	1000	1150	545	2480	4410	305	4.9x2.4x4.9
	手動											4.9x2.3x4.9
CTGXFB-2000/180	自動	180	2000	4800	474	1060	1004	595	3050	5260	330	5.26x3.05x4.8
	手動											5.26x2.83x4.8
CTGXFB- 2400/260	自動	260	2400	5180	389	1200	989	630	3400	6130	365	6.13x3.4x5.18
	手動											6.13x3.25x5.l8
CTGXFB-2600/320	自動	320	2600	5274	394	1320	1054	630	3672	6530	365	6.53x2.67x5.27
	手動											6.53x3.56x5.27
CTGXFB-2800/360	自動	360	2800	5414	450	1700	1300	670	3972	6930	365	6.93x3.97x5.41
	手動											6.93x3.69x5.41
CTGXFB-3000/420	自動	420	3000	5514	450	1700	1300	670	4122	7330	365	7.33x4.12x5.51
	手動											7.33x3.85x5.51

并聯自動（手動）纖維球高效過濾器相關參數表

型 號	電機功率			a	b	c	d	地基截荷 （kg/m2）		備 注
	水泵	攪拌機	空壓機
CTGXFB-800/30	7.5	4x2	5.5 (自動)	DN80	DN80	DN80	DN32	自動	1800	法蘭標準為 GB/T9119 -2000PN1.0 a-進水管口 b-反洗出水管口 c-出水管口 d-溢流及放空管口
								于動	1800
CTGXFB-1000/40	7.5	4x2	5.5 (自動)	DN80	DN80	DNl00	DN32	自動	2200
								手動	2100
CTGXFB-1200/60	7.5	4x2	5.5 (自動)	DNl00	DNl00	DN150	DN32	自動	2300
								手動	2300
CTGXFB-1600/120	15	7.5x2	5.5 (自動)	DN150	DN150	DN200	DN32	自動	2400
								手動	2400
CTGXFB-2000/180	30	15x2	5.5 (自動)	DN200	DN200	DN200	DN32	自動	2600
								手動	2600
CTGXFB-2400/260	55	18.5x2	5.5 (自動)	DN200	DN200	DN150	DN40	自動	2800
								手動	2800
CTGXFB-2600/320	55	22x2	5.5 (自動)	DN250	DN200	DN250	DN40	自動	2000
								手動	2000
CTGXFB-2800/360	55	22x2	5.5 (自動)	DN250	DN200	DN250	DN40	自動	2000
								手動	2300
CTGXFB-3000/420	55	22x2	5.5 (自動)	DN250	DN200	DN250	DN40	自動	2200
								手動	2300

單臺外形尺寸

Ф800-Ф1600系列設備外形圖


Ф2000-Ф3000系列設備外形圖

型號	出力(t/ h)	DN	H	H1	H2	H3	H4	H5	Ф	L	L1	L2	L3	n-d	功率 (kw)	地基截荷 (t/m2)
GXF-800/15	15	800	2866	1062	350	70	140	100	1000		300	265	120	4-18	4	3.2
GXF-1000/20	20	1000	3000	1065	400	75	80	100	1240		300	235	120	4-18	4	2.9
GXF-1200/30	30	1200	3280	1141	500	150	200	150	1432		350	276	120	4-22	4	3.2 I~
GXF-1600/60	60	1600	3480	1180	500	150	140	120	1850		350	263	120	4-22	7.5	3.1
GXF-2000/90	90	2000	3645	980	190	150	90	120	2100	150	450	350	120	8-30	15	4.2
GXF-2400/130	130	2400	3970	1036	215	150	140	120	2500	150	450	370	120	8-30	18.5	4.3
XF-2600/160	160	2600	4070	1030	190	150	140	120	2700	150	450	389	120	8-36	22	4.4
XF-2800/180	180	2800	4170	1030	260	150	140	120	2900	150	450	389	120	8-36	22	4.7
XF-3000/210	210	3000	4270	1030	260	150	120	140	3100	150	450	389	120	8-36	22	4.7

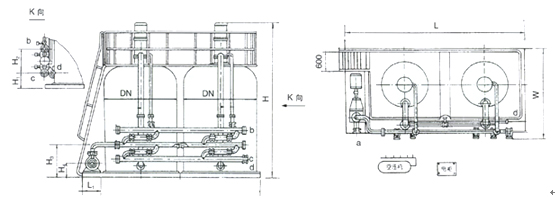

串、并聯自動（手動）設備外形圖

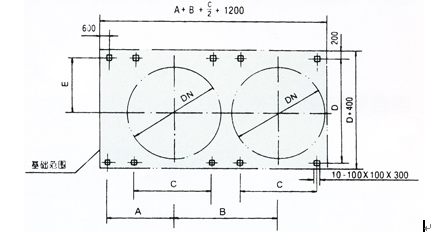

串、并聯自動（手動）纖維球高效過濾器基礎

DN	A		B	C	D	E
	串聯	串聯
800	825	825	1200	600	1300	520
1000	885	885	1320	660	1360	520
1200	975	975	1500	900	1545	602.5
1600	1195	1255	1900	1100	1994	804
2000	1420	1480	2300	1700	2455	1065
2400	1680	1715	2700	1900	2910	1260
2600	1755	1815	2900	2300	3170	1370
2800	1855	1915	3100	2520	3460	1460
3000	1955	2015	3300	2700	3605	1555
